Descubrir defectos estructurales o geométricos durante tiradas de producción de gran volumen introduce graves riesgos operativos. Los equipos de ingeniería requieren validación física de forma, ajuste y función utilizando materiales de uso final. Invertir en herramientas duras para diseños no verificados sigue siendo estratégicamente peligroso. Necesita un método confiable para probar piezas antes de comprometerse con la fabricación a gran escala.
Aquí es donde los prototipos de chapa metálica sirven como puente entre los modelos CAD digitales y la fabricación escalable. Permite a los equipos de ingeniería probar la integridad estructural, evaluar el comportamiento del material y confirmar la capacidad de fabricación mucho antes de finalizar las herramientas de producción. Al fabricar modelos de prueba funcionales a partir de aleaciones reales de grado de producción, se eliminan las conjeturas. Aprenderá cómo funciona este proceso, cómo optimizar los diseños para la capacidad de fabricación y cómo seleccionar el socio de fabricación adecuado para acelerar su ciclo de desarrollo de hardware.
La creación de prototipos de chapa utiliza materiales de calidad de producción para proporcionar pruebas funcionales precisas que la fabricación aditiva (impresión 3D) a menudo no puede replicar.
La integración del Diseño para la Manufacturabilidad (DFM) durante la etapa de prototipo reduce drásticamente el costo por pieza y los tiempos de entrega al pasar a la producción en masa o de bajo volumen.
Los principales factores de costo incluyen la complejidad de las piezas (número de curvaturas/configuraciones), operaciones secundarias (soldadura, acabado) y requisitos de hardware no estándar.
Seleccionar un socio de fabricación requiere evaluar sus capacidades internas, el cumplimiento de la calidad (por ejemplo, ISO 9001) y la velocidad de comercialización (normalmente de 2 a 5 días para la creación rápida de prototipos).
Tabla de contenido
La creación de prototipos de chapa metálica es un proceso de fabricación sustractivo y formativo que se utiliza para fabricar modelos de prueba física y productos de nuevos conceptos a partir de existencias de metal plano. A diferencia de los métodos aditivos que construyen piezas capa por capa, este enfoque corta, dobla y une láminas de metal reales. Los ingenieros utilizan este proceso para validar diseños utilizando los materiales exactos destinados a la producción final. Cuando sostiene una pieza metálica formada, puede verificar físicamente su rigidez, peso y características de ensamblaje.
El objetivo no es sólo crear un objeto físico. El objetivo principal es validar el propio proceso de producción. Debe asegurarse de que el diseño pueda cortarse, doblarse y ensamblarse a escala de manera confiable sin fallas de material ni problemas de acumulación de tolerancias. Un prototipo exitoso demuestra que las características geométricas se mantienen en condiciones de fabricación del mundo real. Si una brida se rompe durante la curvatura de un prototipo, sabrá de inmediato que el patrón plano o la elección del material deben ajustarse antes de ordenar miles de unidades.
Debe diferenciar entre prototipos "parecidos" y prototipos funcionales "funcionales". Un modelo "parecido" podría simplemente demostrar diseño y estética industrial, a menudo hecho de espuma o plástico. Un prototipo de chapa metálica "funcional" se somete a rigurosas pruebas de tensión, térmicas y de integración. Soporta cargas, disipa calor e interactúa con otros componentes mecánicos exactamente como lo hará el producto final.
Las pruebas de gabinetes y gabinetes representan una aplicación importante para este proceso. La chapa metálica proporciona un excelente blindaje y durabilidad contra interferencias electromagnéticas (EMI). La creación de prototipos le permite verificar los espacios libres internos para componentes electrónicos sensibles, probar patrones de ventilación y garantizar que los paneles de acceso se alineen correctamente. Puede montar físicamente placas de circuito impreso (PCB) y enrutar cables para comprobar si hay interferencias.
Los soportes y soportes estructurales también requieren una validación física rigurosa. Los ingenieros confían en prototipos para probar la capacidad de carga y la resistencia al estrés en condiciones dinámicas. Las pruebas físicas a menudo revelan concentraciones de tensión cerca de curvas o orificios de montaje que el análisis de elementos finitos (FEA) podría subestimar. Puede atornillar el soporte prototipo a un dispositivo de prueba y aplicar torsión y vibración reales.
Los chasis y los subconjuntos forman la columna vertebral de un hardware complejo. La creación de prototipos de estos componentes garantiza una alineación precisa de los sistemas multicomponentes y el hardware modular. Cuando se trata de ensamblajes complejos, verificar el ajuste exacto de las superficies de contacto evita el retrabajo durante la integración final. Puede comprobar si los patrones de agujeros se alinean perfectamente en varias partes dobladas.
Clasificación de prototipos | |||
Tipo de prototipo | Propósito principal | Materiales típicos | Enfoque de prueba |
|---|---|---|---|
Parece | Evaluación visual, controles ergonómicos. | Plásticos, espuma, aluminio de calibre fino. | Estética, interacción del usuario. |
Funciona como | Validación funcional, pruebas de carga. | Acero, aluminio y acero inoxidable de grado de producción | Integridad estructural, rendimiento térmico. |
Preproducción | Verificación del proceso de fabricación | Aleación de producción exactamente especificada. | Acumulación de tolerancias, flujo de trabajo de montaje |
El corte por láser ofrece alta precisión y es ideal para geometrías complejas. Proporciona entregas rápidas sin necesidad de herramientas personalizadas. Los láseres de fibra modernos cortan varias aleaciones rápidamente, dejando bordes limpios que requieren un desbarbado mínimo. Esto hace que el corte por láser sea el método preferido para generar el patrón plano inicial de un prototipo. Simplemente cargue el archivo DXF y el láser corta el perfil exacto en minutos.
El corte por chorro de agua tiene un propósito diferente. Se utiliza principalmente para materiales más gruesos o aleaciones sensibles a las zonas afectadas por el calor (HAZ). Debido a que el corte por chorro de agua es un proceso en frío, evita la distorsión térmica y los cambios metalúrgicos a lo largo del borde cortado. Esto es muy relevante para aplicaciones aeroespaciales o médicas específicas donde el temperamento del material debe permanecer completamente inalterado.
El punzonado sigue siendo muy rentable para prototipos que requieren múltiples orificios estándar, rejillas o elementos extruidos. Las prensas de torreta CNC cierran la brecha con la producción al utilizar herramientas estándar para perforar formas rápidamente. Si bien el corte por láser es más rápido para los perfiles exteriores, el punzonado es superior para crear características de forma como hoyuelos o avellanados directamente en la hoja plana. Una prensa de torreta puede abrir una rejilla de orificios de ventilación mucho más rápido que un láser.
Las plegadoras son el equipo estándar para la creación de prototipos de curvas. Los operadores utilizan troqueles en V y punzones estándar para doblar la hoja plana hasta darle su forma 3D final. Este paso requiere un cálculo cuidadoso de los márgenes de flexión y los factores K basados en el espesor del material y el tipo de aleación. La generación precisa de patrones planos depende completamente de comprender cómo se estira el material específico durante el proceso de plegado. Si el factor K es incorrecto, las dimensiones totales finales de la pieza doblada estarán fuera de tolerancia.
Seleccione el ancho de matriz en V adecuado según el espesor del material.
Determine el radio de punzón requerido para evitar agrietar el material.
Calcule la deducción de curvatura para generar el patrón plano preciso.
Realice una curva de prueba en una pieza de desecho para verificar el ángulo y la longitud de la brida.
Ajuste el tope trasero de la plegadora y la profundidad del ariete para la formación final.
La soldadura, incluida TIG, MIG y soldadura por puntos, es necesaria para evaluar las uniones estructurales y los riesgos de distorsión por calor. La creación de prototipos permite a los soldadores determinar la secuencia de soldadura óptima para minimizar la deformación. También ayuda a los ingenieros a decidir si es necesaria una soldadura continua o si la soldadura por puntos es suficiente para lograr la integridad estructural requerida. La soldadura TIG ofrece un control preciso para gabinetes de aluminio de calibre delgado, mientras que la soldadura MIG brinda velocidad para marcos de acero más pesados.
La inserción del hardware es un paso crítico del ensamblaje. Los equipos utilizan sujetadores, separadores y remaches PEM estándar para el ensamblaje mecánico. La creación de prototipos verifica que haya suficiente espacio alrededor de los sujetadores para las herramientas de instalación y que el hardware quede al ras de las superficies de contacto sin causar deformación local. Debe asegurarse de que la prensa de hardware tenga suficiente profundidad de garganta para alcanzar las ubicaciones de los orificios en la pieza formada.

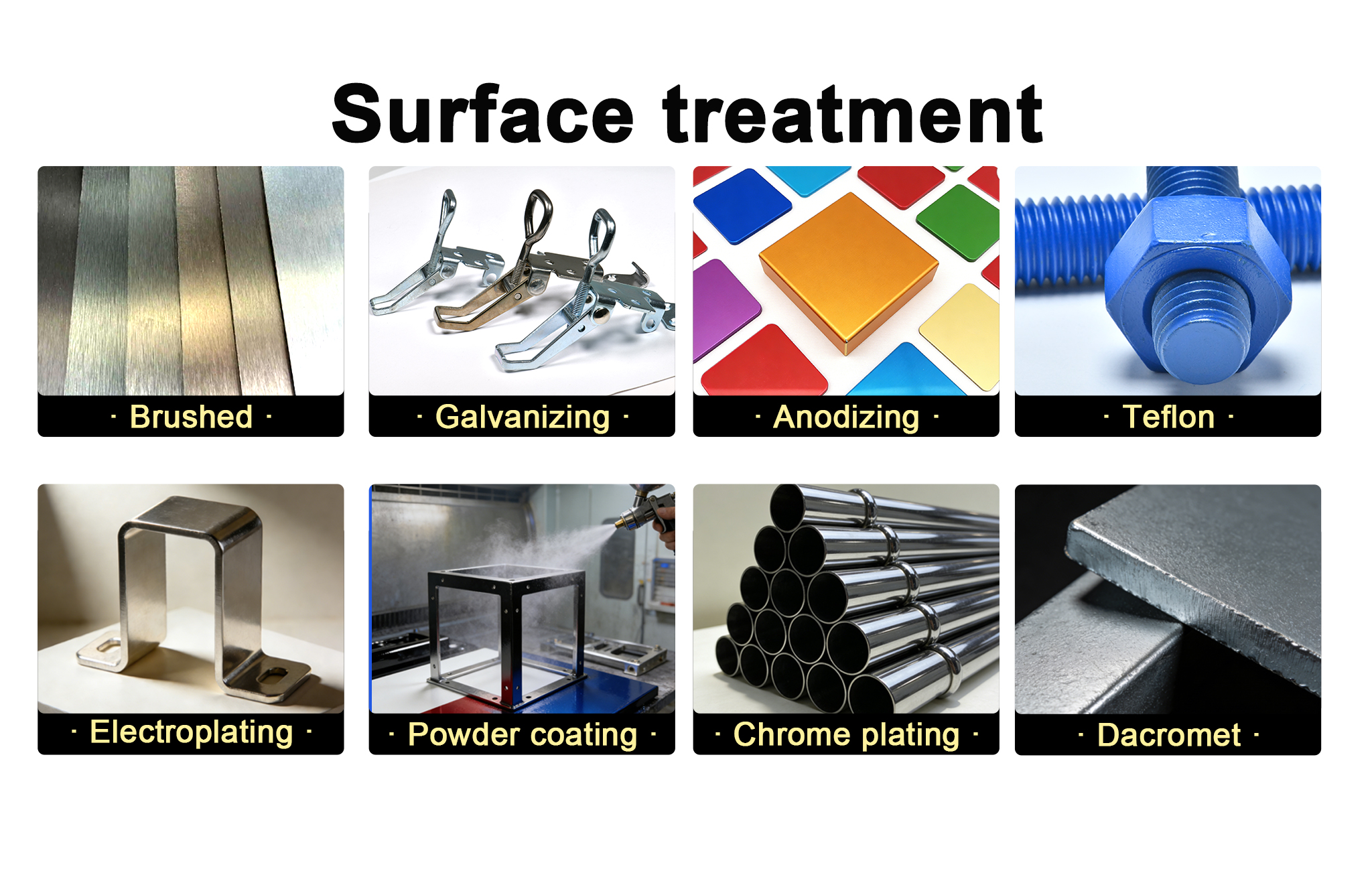

La evaluación de los acabados funcionales y estéticos es el paso final en la fase de creación de prototipos. Los ingenieros prueban el recubrimiento en polvo, el anodizado, la película química y el granallado para evaluar la durabilidad, la resistencia a la corrosión y el atractivo estético. La creación de prototipos ayuda a determinar si se requiere enmascaramiento para superficies conductoras y cómo el espesor del acabado afecta las tolerancias generales de las piezas. Una capa de polvo espesa puede agregar fácilmente suficiente espesor para evitar que una pieza acoplada encaje correctamente.
La impresión 3D ofrece una geometría ilimitada, lo que permite a los diseñadores crear canales internos complejos y formas orgánicas. Sin embargo, a menudo carece de las propiedades mecánicas isotrópicas, la conductividad térmica y el acabado superficial exactos de la chapa metálica formada. Las piezas aditivas pueden presentar debilidad a lo largo de las líneas de las capas. La chapa metálica proporciona pruebas de materiales realistas, lo que garantiza que el prototipo se comporte exactamente como la pieza final estampada o formada bajo tensión mecánica. No se puede probar con precisión el blindaje EMI de una carcasa de plástico impresa en 3D.
El mecanizado CNC es ideal para piezas complejas, sólidas y de alta tolerancia. Elimina material de un bloque sólido para lograr dimensiones precisas. Sin embargo, es muy ineficiente y costoso para gabinetes o soportes de paredes delgadas en comparación con la fabricación de chapa metálica. Mecanizar una caja de paredes delgadas a partir de un tocho sólido desperdicia enormes cantidades de material y requiere un tiempo de máquina excesivo. El conformado de chapa logra la misma geometría más rápidamente y con un desperdicio de material significativamente menor.
Comparación de métodos de fabricación | |||
Característica | Prototipos de chapa metálica | Impresión 3D (Plásticos) | Mecanizado CNC |
|---|---|---|---|
Propiedades de los materiales | Aleaciones de producción exacta. | Plásticos simulados o más débiles. | Aleaciones de producción exacta. |
Piezas de paredes delgadas | Altamente eficiente | Propenso a deformarse/fragilizarse | Alto desperdicio de material, lento. |
Plazo de entrega | 2-5 días | 1-3 días | 3-7 días |
Límites de geometría | Restringido por reglas de plegado | Sin restricciones | Restringido por el acceso a la herramienta |
Las herramientas blandas implican el uso de matrices plegadoras universales, cortadoras láser y configuraciones de herramientas temporales. Los talleres de fabricación mantienen una biblioteca de punzones y matrices estándar para formar varios ángulos y radios. Este enfoque requiere un costo inicial mínimo y proporciona una flexibilidad extrema para las iteraciones de diseño. Si es necesario mover un orificio o una brida debe ser más larga, los ingenieros simplemente actualizan el archivo CAD y cortan un nuevo patrón plano. Esto permite tiempos de respuesta rápidos, esenciales para el desarrollo ágil de hardware. No es necesario esperar semanas para mecanizar un troquel personalizado.
Las herramientas duras se refieren al diseño de troqueles progresivos personalizados y herramientas de estampado dedicadas. Estas herramientas estampan, perforan y forman piezas con un solo trazo automatizado. La compensación implica un alto gasto de capital inicial y largos plazos de entrega para fabricar las herramientas en sí. Sin embargo, una vez que las herramientas duras están operativas, ofrecen costos por pieza extremadamente bajos en grandes volúmenes. La creación de prototipos con herramientas blandas es el requisito previo obligatorio para validar el diseño antes de comprometer capital con herramientas duras. Debe fijar completamente la geometría de diseño antes de cortar acero duro para herramientas.
Si los radios de curvatura son más estrechos que el espesor del material, se producirán grietas. Este riesgo es especialmente alto en aleaciones más duras como el aluminio 6061-T6. Cuando el exterior de la curva se estira más allá de su resistencia máxima a la tracción, el material se fractura. Para mitigar esto, estandarice los radios de curvatura en toda la pieza para reducir los tiempos de preparación de la máquina. Utilice aleaciones conformables como aluminio 5052 o acero laminado en frío para componentes que requieran curvaturas pronunciadas o conformados complejos. Si debe utilizar 6061-T6, necesitará un radio de curvatura mucho mayor para evitar fallas.
Colocar orificios o ranuras demasiado cerca de una línea de plegado provoca distorsión de las características durante el proceso de formado. A medida que el metal se estira sobre el troquel, deforma el orificio cercano, arruinando la tolerancia e impidiendo la inserción del hardware. Mantenga una distancia mínima de 2,5 a 3 veces el espesor del material desde el radio de curvatura hasta el borde del agujero. Esto garantiza que la característica permanezca estable durante la flexión. Si un agujero debe estar cerca de una curva, es posible que deba perforarlo después de formarlo, lo que agrega una operación secundaria y aumenta el costo.
La tolerancia excesiva de dimensiones no críticas aumenta exponencialmente los costos de los prototipos. Las exigentes tolerancias mecanizadas en una pieza de chapa metálica doblada obligan al fabricante a realizar ciclos lentos de inspección y ajuste manuales. Aplique tolerancias estrictas sólo a las superficies de contacto críticas. Confíe en las tolerancias estándar de chapa metálica, normalmente de +/- 0,005 a 0,010 pulgadas, para todas las demás dimensiones. Este enfoque equilibra la precisión con la eficiencia de fabricación. No aplique un bloque de tolerancia de +/- 0,001 pulgadas a un dibujo de chapa metálica.
Mantenga los radios de curvatura consistentes para minimizar los cambios en la configuración de la plegadora.
Asegúrese de que todas las bridas sean lo suficientemente largas para abarcar la abertura del troquel en V.
Coloque los recortes y los agujeros lejos de las líneas de curvatura para evitar distorsiones.
Diseñe las piezas para que se formen a partir de una sola hoja en lugar de soldar varias piezas cuando sea posible.
Especifique tamaños de hardware estándar para evitar retrasos en el mecanizado personalizado.
Analizar la relación entre el gasto de materia prima, la mano de obra y el tiempo de preparación es vital. En la creación de prototipos, el tiempo de preparación suele superar los costes de material. La programación de láseres, la configuración de plegadoras y la realización de inspecciones de primeros artículos consumen importantes horas de trabajo. Una pieza hecha de acero laminado en frío económico puede seguir siendo costosa si requiere seis configuraciones de curvatura diferentes y fabricación de accesorios personalizados. El metal real puede costar cinco dólares, pero el tiempo de ingeniería y configuración puede costar cientos.
Las múltiples configuraciones de plegado, los requisitos de herramientas personalizadas y la soldadura manual amplían significativamente los plazos de entrega. Un soporte simple podría enviarse en dos días. Un chasis de varias partes completamente soldado que requiere esmerilado, inserción de herrajes y recubrimiento en polvo extenderá los tiempos de entrega a una o dos semanas. Minimizar las operaciones secundarias durante la fase de prototipo acelera las pruebas y reduce los costos iniciales. Si puede reemplazar una junta soldada con una brida remachada, ahorrará días en el cronograma del prototipo.
La especificación de hardware disponible mantiene los proyectos dentro del cronograma. Se encuentran disponibles tuercas y separadores PEM estándar. La necesidad de inserciones mecanizadas a medida genera retrasos en la adquisición y aumenta el costo general. Diseñe en torno a catálogos de hardware estándar siempre que sea posible para garantizar una rápida disponibilidad y una integración perfecta durante el montaje. Si su prototipo requiere un enfrentamiento métrico especializado que se envía desde el extranjero, se detendrá todo su programa de pruebas.
Evalúe si el proveedor solo proporciona prototipos rápidos y únicos o si puede escalar el proceso exacto del prototipo a tiradas de producción de bajo volumen. Un taller optimizado sólo para la velocidad podría utilizar métodos no escalables para entregar una pieza rápidamente. Un socio fuerte cierra la brecha, utilizando procesos que pasan fácilmente a la producción piloto sin requerir un rediseño completo. Quiere un fabricante que pueda tomar su prototipo aprobado y ejecutar inmediatamente un lote de cincuenta unidades utilizando los mismos patrones planos y programas de plegado.
Evaluar la capacidad del socio para asimilar diversos formatos de diseño. Los mejores fabricantes trabajan con todo, desde bocetos hechos a mano e impresiones en PDF 2D hasta archivos CAD 3D completamente definidos como STEP, IGES o SolidWorks. Proporcionan un sólido soporte de ingeniería y convierten conceptos aproximados en modelos listos para DFM. Esta versatilidad garantiza que sus ideas avancen independientemente de sus capacidades internas de redacción. Un buen taller detectará errores de patrones planos en su archivo STEP antes de cortar cualquier metal.
Evaluar las capacidades de maquinaria y software del proveedor. Busque prensas plegadoras de ejes múltiples que manejen secuencias de formación complejas de manera eficiente. Las cortadoras láser automatizadas con torres de manipulación de materiales demuestran un compromiso con la velocidad y la coherencia. Además, su software debería aceptar archivos CAD nativos y realizar una generación automatizada de patrones planos, reduciendo los errores de programación y acelerando la transición de la pantalla a la máquina. Las plegadoras modernas con capacidades de programación fuera de línea permiten al taller simular el proceso de plegado digitalmente antes de utilizar la máquina real.
La garantía de calidad no es negociable, ni siquiera para los prototipos. Verifique sus capacidades de informes de inspección, incluidos los informes de inspección del primer artículo (FAI). Deben proporcionar certificaciones de materiales para garantizar que esté probando la aleación correcta. El cumplimiento de los estándares de la industria, como AS9100 para el sector aeroespacial o ISO 9001 para fabricación general, indica un sistema de gestión de calidad maduro capaz de entregar piezas consistentes y precisas. Necesita pruebas documentadas de que el prototipo cumple con sus requisitos dimensionales antes de comenzar las pruebas internas.
La creación de prototipos de chapa sigue siendo un paso crítico para validar gabinetes, soportes, chasis y componentes estructurales antes de comprometerse con las herramientas de producción. Al optimizar el DFM, la selección de materiales, los procesos de fabricación y el control de calidad en las primeras etapas del ciclo de desarrollo, los fabricantes pueden reducir los riesgos de ingeniería, acortar el tiempo de desarrollo del producto y realizar una transición sin problemas del prototipo a la producción.
Wuxi Ingks Metal Parts se especializa en la fabricación de chapa metálica personalizada, mecanizado CNC de precisión, estampado de metal y servicios rápidos de creación de prototipos para clientes de una amplia gama de industrias. Con ingenieros experimentados, equipos de fabricación avanzados y un estricto control de calidad, la empresa ayuda a los clientes a desarrollar componentes metálicos de alta calidad, listos para producción, con plazos de entrega más cortos y soporte de fabricación confiable.
Revise sus modelos CAD 3D actuales e identifique cualquier radio de curvatura estrecho o orificios ubicados demasiado cerca de las líneas de curvatura.
Exporte sus diseños finalizados como archivos STEP y genere dibujos PDF 2D adjuntos con tolerancias críticas claramente marcadas.
Compile una lista de materiales (BOM) que detalle todo el hardware estándar requerido, como tuercas PEM o separadores.
Envíe su paquete de documentación completo a un socio de fabricación calificado para una revisión integral de DFM y una solicitud de cotización (RFQ).
R: Los plazos de entrega estándar varían de 2 a 5 días para piezas simples que solo requieren corte por láser y doblado básico. Los ensamblajes complejos que implican soldadura, inserción de herrajes o acabados superficiales especializados, como recubrimiento en polvo, generalmente extienden el tiempo de entrega a una o dos semanas.
R: Los materiales comunes incluyen el aluminio 5052 por su excelente formabilidad, el acero inoxidable 304 y 316 por su resistencia a la corrosión, el acero laminado en frío por su resistencia estructural y el cobre por su conductividad eléctrica. La elección del material depende en gran medida de los requisitos funcionales de la pieza final.
R: Las herramientas blandas aprovechan las troqueles plegadoras universales y las cortadoras láser disponibles en el mercado para formar piezas sin accesorios personalizados, lo que las hace rentables para la creación de prototipos. Las herramientas duras implican la fabricación de troqueles de estampado personalizados diseñados para una producción de gran volumen, lo que requiere una importante inversión inicial.
R: El diseño para la fabricabilidad (DFM) reduce los costos al estandarizar los radios de curvatura, garantizar la ubicación adecuada de los orificios lejos de las líneas de curvatura y evitar tolerancias demasiado estrictas. Esto minimiza los tiempos de preparación de la máquina, evita el desgarro del material y elimina la necesidad de retrabajo manual.
R: Si bien la impresión 3D es excelente para modelos conceptuales, no puede replicar las propiedades mecánicas isotrópicas, la conductividad térmica o el comportamiento estructural exactos del metal formado. La creación de prototipos de chapa metálica es necesaria para las pruebas funcionales en las que la pieza debe soportar cargas del mundo real.
